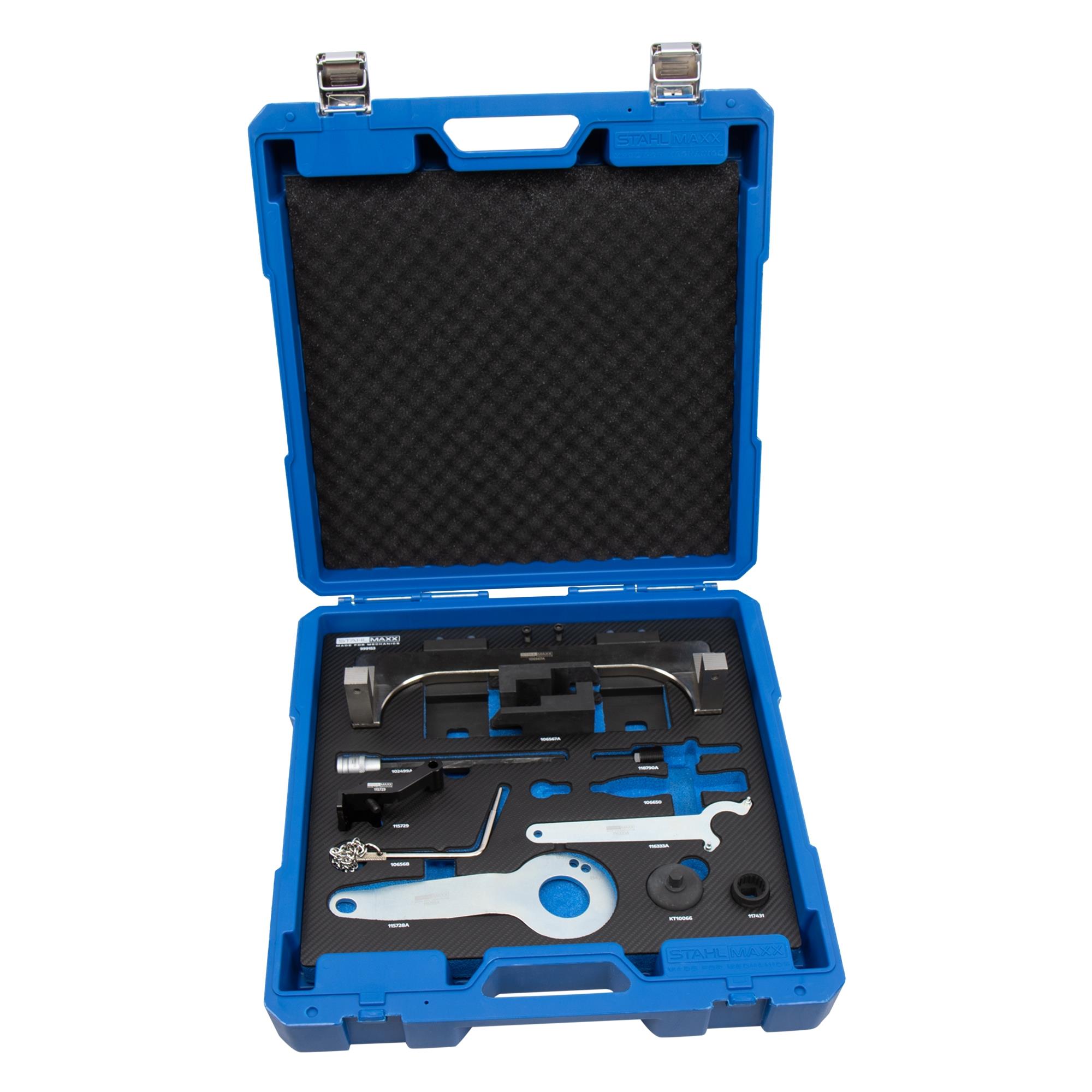

Steuerzeiten-Einstellwerkzeug für BMW und Mini B32, B36, B38, B42, B46, B48, B58
Umfangreicher Spezialwerkzeugsatz zur Instandsetzung und Reparatur der neueren B-Motoren-Reihe von BMW und Mini für Benzin- und Benzin-Hybridmotoren.
Geeignet für 3-Zylinder-Motoren B32, B36, B38, 4-Zylinder-Motoren B42, B46, B48 sowie 6-Zylinder-Motoren B58.
Alle Komponenten sind präzise gefertigt und für professionelle Arbeiten an Steuerkette und Ventilsteuerzeiten ausgelegt.
Besonderheiten laut Reparaturleitfaden
Bei Motoren der Technischen Überholung, z. B. B48TU, wird für die Grundeinstellung ein Vorspannwerkzeug für die Steuerkette benötigt. Dieses Werkzeug ist im Lieferumfang enthalten.
Vorversionen werden mit einem neuen OE-Kettenspanner vorgespannt.
Je nach Reparaturumfang sind die Hinweise zu den jeweils benötigten Zusatz- und Ergänzungswerkzeugen zu beachten.
Vorgehensweise Steuerzeiten prüfen / einstellen
Referenzfahrzeug: G31 530Li mit B48B20B-Motor
Injektoren ausbauen. Die Injektoren müssen mit Spezialwerkzeug demontiert und anschließend neu abgedichtet werden.
Bei Fahrzeugen mit Automatikgetriebe
Starter demontieren
Halter für die Schwungradblockierung neben der Ölwanne montieren
Absteckdorn bis Maß 66 mm in die Bohrung einführen, ggf. Markierung setzen
Bei Fahrzeugen mit Schaltgetriebe
Absteckdorn 56 mm in die Bohrung einführen, ggf. Markierung setzen
Nockenwellenfixierwerkzeuge anbringen; die Werks-QR-Codes müssen von oben lesbar sein
VANOS-Zentralventile lösen; es gibt zwei Varianten, für Variante 1 ist der passende Spezialsteckschlüssel im Lieferumfang enthalten, Variante 2 verwendet einen Standard-6-Kant
Nockenwellenversteller ausbauen; diese dürfen nicht vertauscht werden
Falls beide Steuerketten ersetzt werden
Motor ausbauen und Schwungrad abbauen
Zylinderkopf gemäß Herstellervorgabe abbauen
Ölpumpe ausbauen
Hinteren Steuergehäusedeckel abbauen
Hinweis
Da für die Grundeinstellung kein Schwungrad montiert ist, muss das im Lieferumfang enthaltene Kurbelwellenhaltewerkzeug verwendet werden.
Passend für folgende Motorcodes
BMW / Mini: B32, B36, B38, B42, B46, B48, B58
Passend auch für Motorcode-Endungen A, B, C, D sowie TU (Technische Überholung)

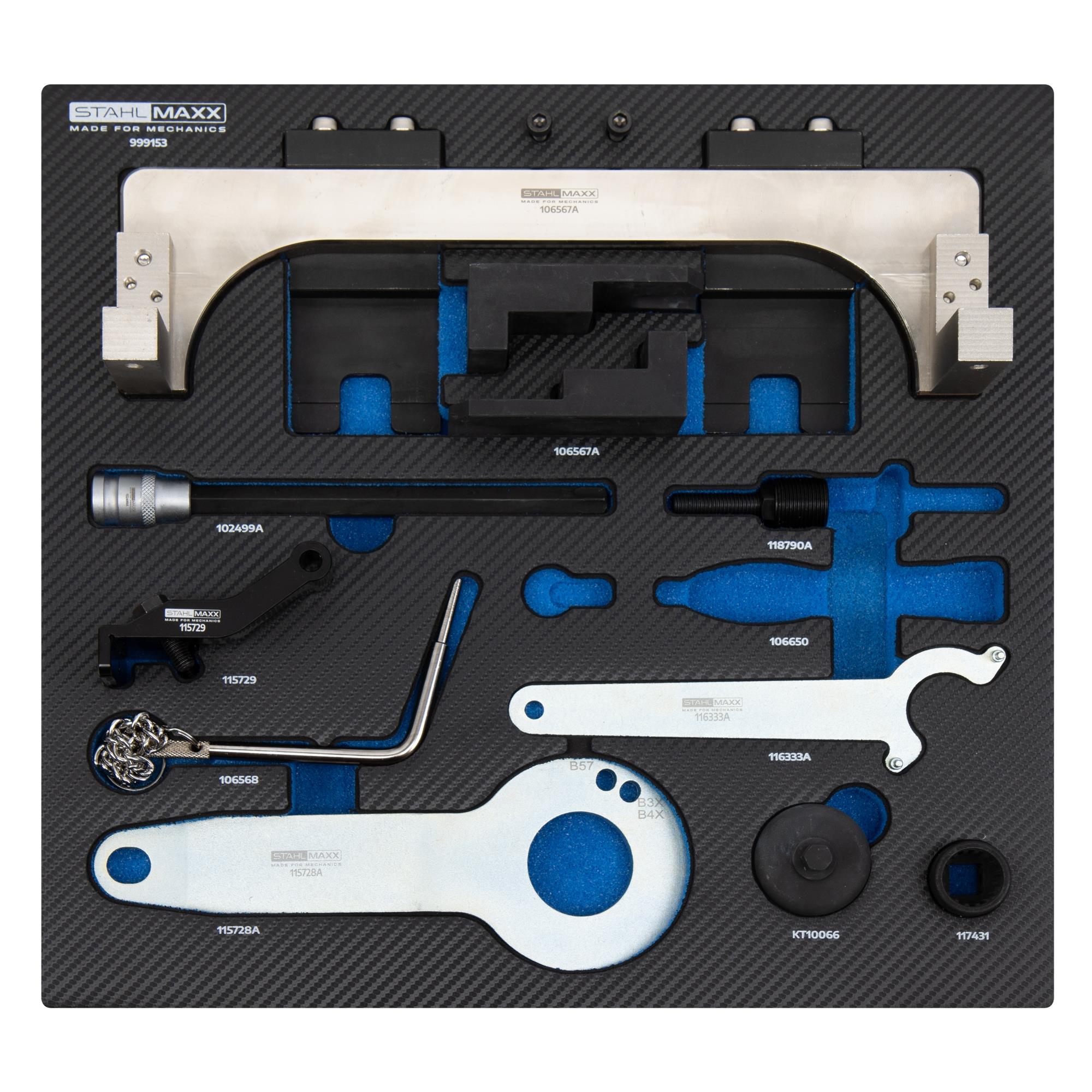

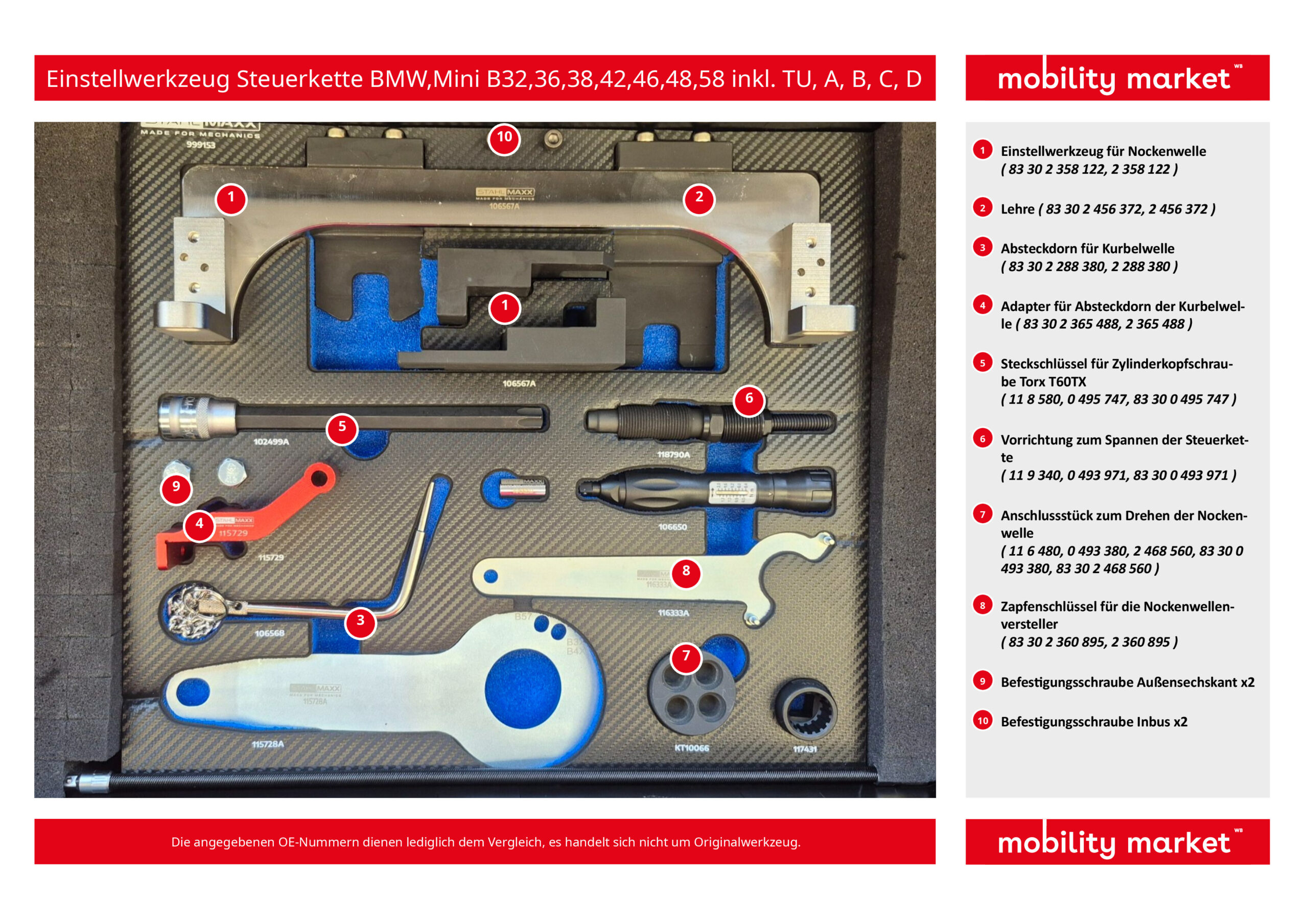

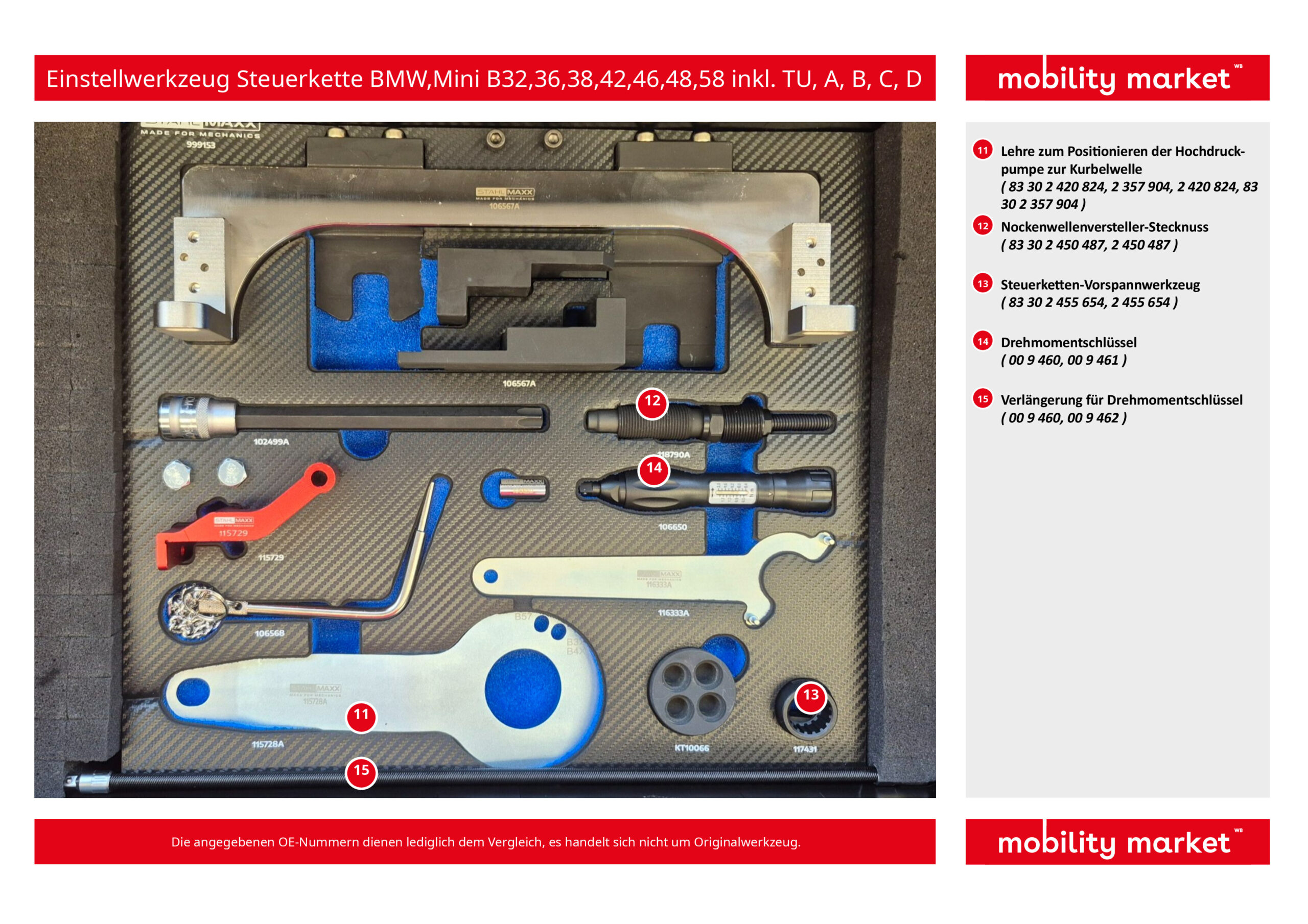

Lieferumfang
Nockenwelleneinstellwerkzeug, zu verwenden wie BMW / Mini 8330 2358122, 8330 2456372
Kurbelwellenhaltewerkzeug, zu verwenden wie 8330 2420824
Kurbelwellenabsteckdorn, zu verwenden wie 8330 2288380
Adapterplatte für Schwungradfixierdorn Automatik, zu verwenden wie 8330 2365488
Stecknuss für VANOS-Verstelleinheit BMW B46 / B48, zu verwenden wie 8330 2450487
Steckschlüssel für Zylinderkopfschraube T60 TX lang, zu verwenden wie BMW 118580 / 8330 0495747
Kurbelwellendrehwerkzeug, zu verwenden wie BMW / Mini 116480 / 83300493380

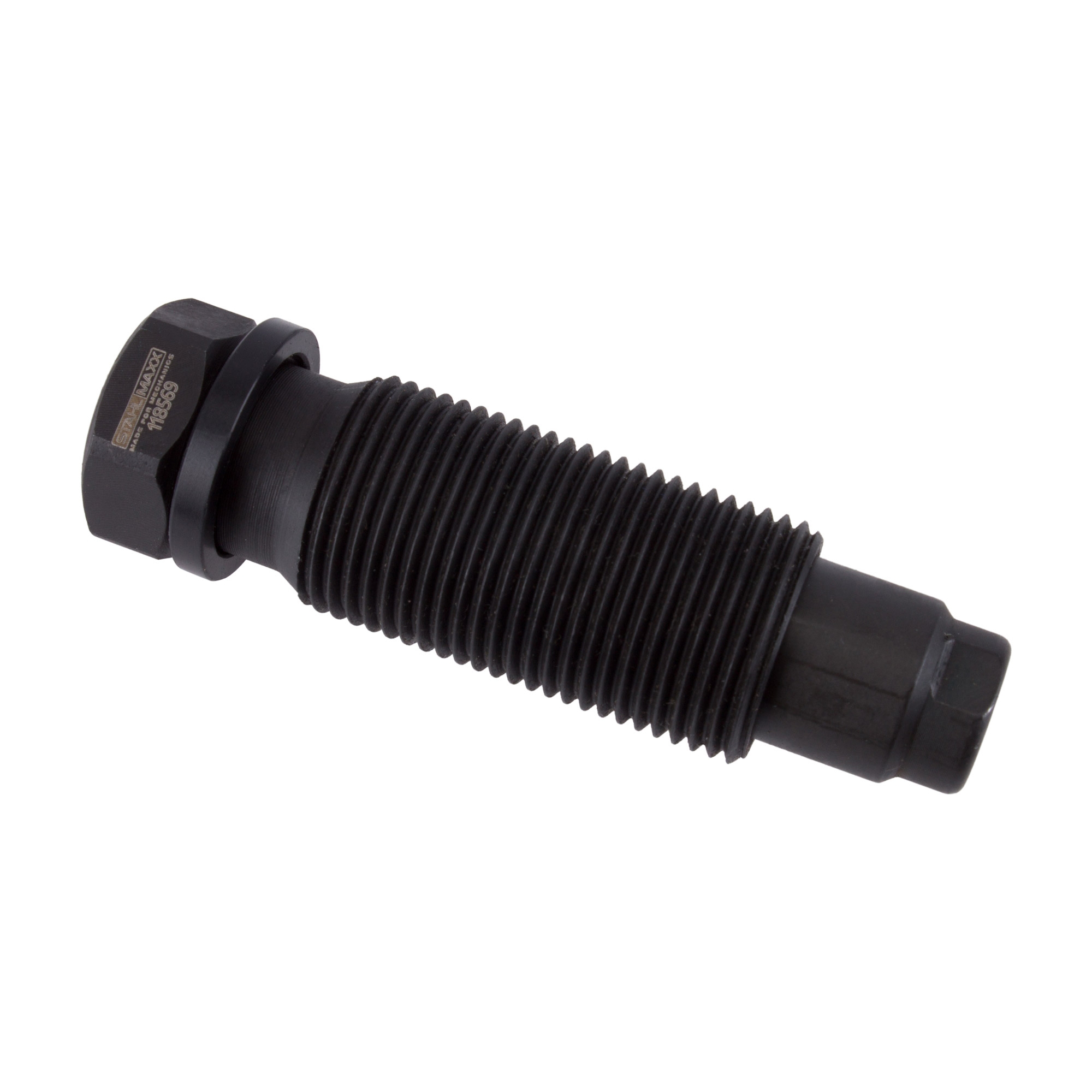

Kettenvorspanner, neue Ausführung, zu verwenden wie BMW 119340
Löseschlüssel für Aktuatoren der Nockenwellenverstellung, zu verwenden wie 8330 2360895, 8330 2450487
Vorspannwerkzeug für Steuerkette B48TU, zu verwenden wie BMW 2455654

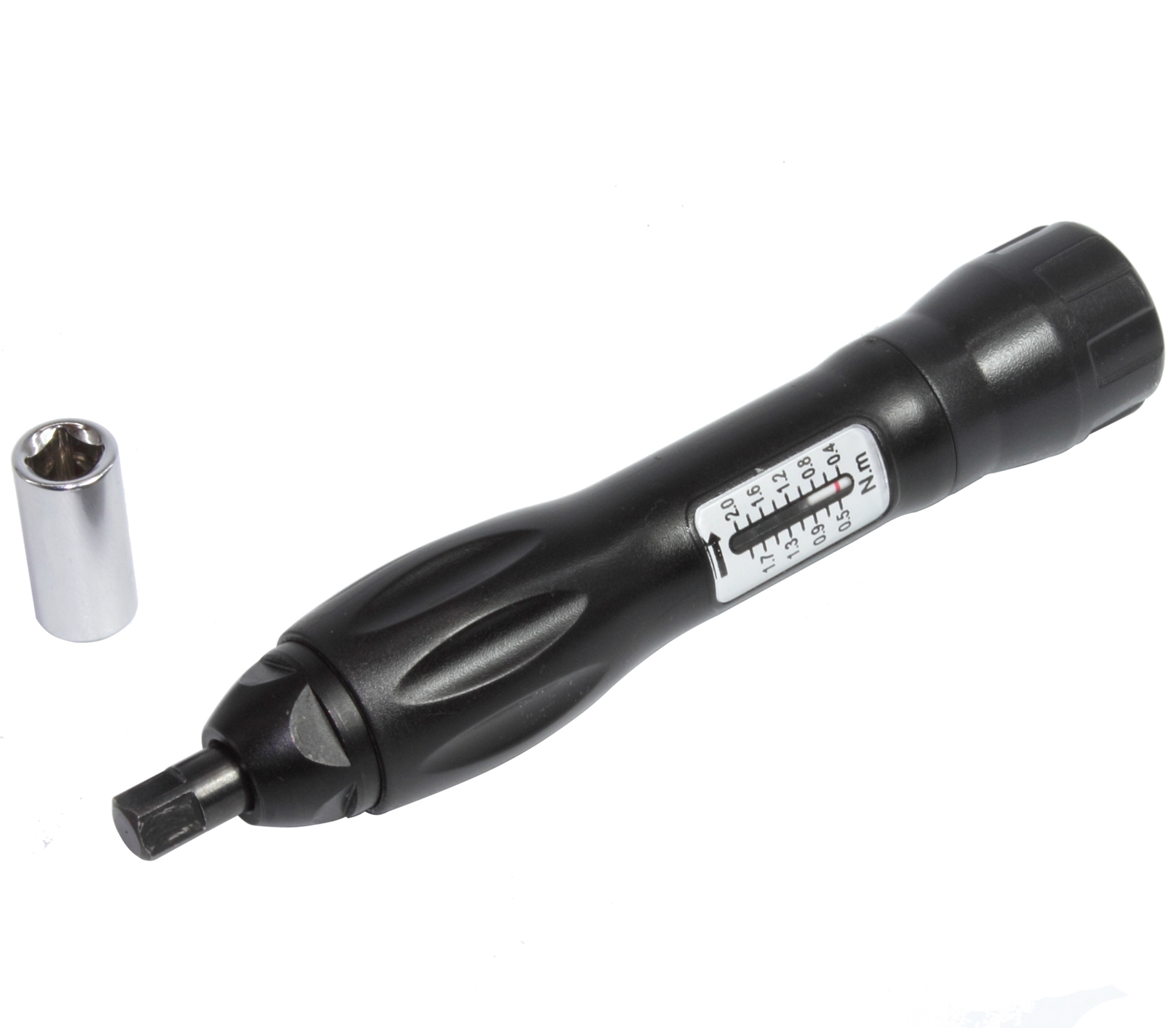

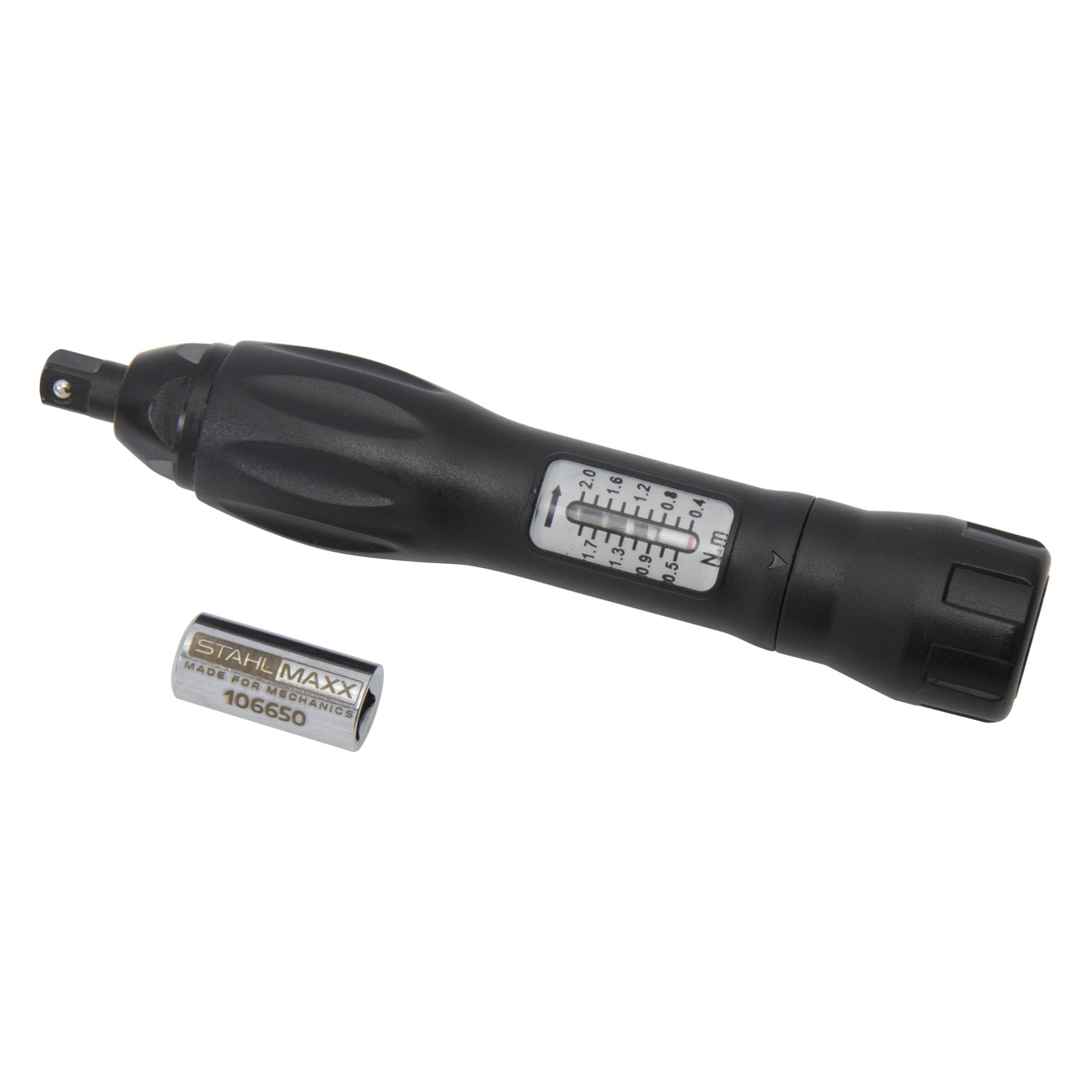

Drehmomentschrauber zur Vorspannung der Steuerkette, 0,4 bis 2 Nm, 1/4″, zu verwenden wie BMW 009250, 009460
